Fabriquez un présentoir rotatif attrayant à l’aide de TroGlass Mirror

Importez notre modèle et adaptez-le à vos besoins. Ensuite, envoyez les quatre parties différentes à votre laser Trotec.

Commencez par les deux cercles en MDF, que vous pouvez utiliser avec les réglages suivants :

Mode de traitement	Résolution	Ligne de coupe
Découpe	1000dpi	Non

Demi-ton	Autres
Couleur	Géométries optimisées, géométries intérieures d'abord

Info :

Le petit cercle avec le contour bleu (le contour bleu n'est utilisé que pour une meilleure vue d'ensemble) est utilisé plus tard pour fixer le cube sur le roulement à billes. La taille de ce cercle est déterminée par le diamètre intérieur de votre roulement à billes + 0,2 mm de bordures.

Placez la lentille de 2" dans votre machine laser Trotec, Posez la plaque de MDF sur le plateau de découpe en nid d'abeille et recouvrez le reste de la surface de travail pour créer un vide. Les paramètres peuvent varier en fonction de la machine laser utilisée et de la puissance laser disponible.

Paramètres laser	Couleur	Traitement	Puissance %	Vitesse %	Ppi/Hz
Découpe	Noir	Découpe Co2	5	1	1000
Découpe	Rouge	Découpe Co2	100	0.6	1000
Découpe	Bleu	Découpe Co2	100	0.6	1000

Paramtres laser	Passages	Assistance d'air	Offset Z	Avancé
Découpe (Noir)	1	On	0mm	-
Découpe (Rouge)	1	On	0mm	-
Découpe (Bleu)	1	On	0mm	-

Astuce :

Pour découper des bords encore plus nets, remplacez la grande buse par une buse avec le petit diamètre de trou. C'est parfait pour les gravures sur bois.

Vous pouvez placer le ruban à LED dans un cube transparent en PMMA Extrudé à l'intérieur du présentoir. Nous fixons ensuite le petit cercle en MDF adhésivé (Ø20.2mm) pour laisser le cube tourner autour du roulement à billes. Envoyez les différentes partie du cube à votre laser Trotec avec les réglages suivants :

Mode de traitement	Résolution	Ligne de coupe
Découpe	1000dpi	Non

Demi-ton	Autres
Couleur	Géométries optimisées, géométries intérieures d'abord

Placez le PMMA Extrudé 3 mm sur la table de découpe en nid d'abeille de votre laser Trotec et recouvrez la surface de travail restante pour créer un vide. Les paramètres peuvent varier en fonction de la machine laser utilisée et de la puissance laser disponible :

Traitement laser	Couleur	Traitement	Puissance %	Vitesse %	Ppi/Hz
Découpe	Noir	Découpe CO2	8	1	1000
Découpe	Rouge	Découpe CO2	80	0.5	5000

Traitement laser	Passages	Assistance d'air	Offset Z	Avancé
Découpe (Noir)	1	On	0.5mm	-
Découpe (Rouge)	1	On	-	-

 Info :

Comme les pièces en PMMA Extrudé ne sont pas visibles dans le présentoir final, vous pouvez également les découper sur un plateau de découpe en nid d'abeille. Le résultat ne sera pas aussi beau sur le plateau à lame acrylique.

La boîte a été créé sur www.makeabox.io. Entrez 0.25mm comme trait de scie (kerf) pour être sûr de l'emboîtement des pièces.

Le Disque en PMMA Extrudé de 8 mm d'épaisseur sert de support latéral. La bande de papier avec les rectangles de TroGlass Miroir sera collée ultérieurement. Envoyez le fichier avec les réglages suivants à votre laser Trotec :

Mode de traitement	Résolution	Ligne de coupe
Découpe	1000dpi	Non

Demi-ton	Autres
Couleur	Géométries optimisées, géométries intérieures d'abord

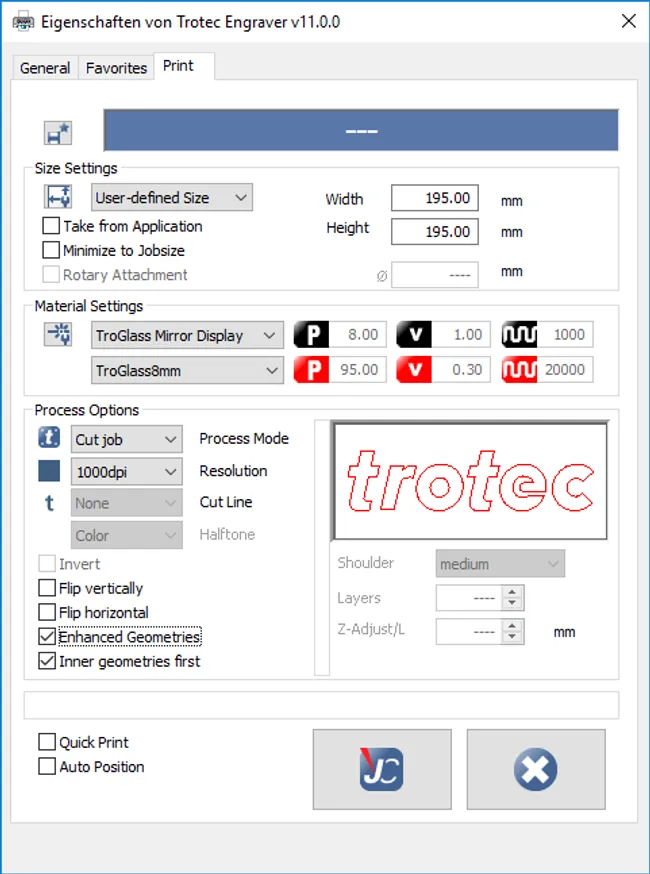

Placez la plaque de PMMA Extrudé 8 mm dans votre laser Trotec et recouvrez complètement le reste de la surface de travail pour créer le vide et réduire le risque d'incendie. Les paramètres peuvent varier en fonction de la machine laser utilisée et de la puissance laser disponible :

Paramètres laser	Couleur	Traitement	Puissance %	Vitesse %	Ppi/Hz
Découpe	Noir	Découpe CO2	8	1	1000
Découpe	Rouge	Découpe CO2	95	0.25	20000

Paramètres laser	Passages	Assistance d'air	Offset Z	Avancé
Découpe (Noir)	1	On	0mm	-
Découpe (Rouge)	1	On	- 2mm	-

Enfin, nous réalisons les parties visibles et les plus importantes du présentoir à partir du TroGlass Miroir. Envoyez les fichiers avec les parties latérales rectangulaires et les parties circulaires gravés individuellement, mais avec les mêmes réglages, au laser Trotec. Cela vous aidera à mieux positionner les deux parties plus tard.

Mode de traitement	Résolution	Ligne de coupe
Standard	500dpi	Non

Demi-ton	Autres
Couleur	Géométries optimisées, géométries intérieures d'abord

Pour travailler la matière TroGlass Miroir, utilisez la lentille flexx 2,85" sur votre laser Trotec et faites de même dans JobControl®.

Posez ensuite du ruban adhésif double face au dos du TroGlass Miroir. Positionnez le fichier avec les rectangles dessus (le bord vert indique la taille du papier), et après le traitement laser, vous pouvez décoller le film adhésif des rectangles et coller le papier, de sorte que vous ayez la distance optimale entre les rectangles sur le papier.

Placez le fichier du cercle avec la gravure à un endroit libre où il n'y a pas de ruban adhésif sur la matière.

Les paramètres peuvent varier en fonction de la machine laser utilisée et de la puissance laser disponible.

Traitement laser	Couleur	Traitement	Puissance %	Vitesse %	Ppi/Hz
Gravure	Noir	Gravure FLP	25	30	30000
Découpe	Rouge	Découpe CO2	15	1.5	5000
Découpe	Bleu	Découpe CO2	35	0.4	5000
Positionnement	Vert	Positionnement	-	-	-

Traitement laser	Passages	Assistance d'air	Offset Z	Avancé
Gravure (Noir)	1	On	0mm	Haute Qualité
Découpe (Rouge)	1	On	2mm	-
Découpe (Bleu)	1	On	0	-
Positionnement (Vert)	-	-	-	-

Info :

Nous avons gravé le matière TroGlass Miroir avec la source laser fibré, car il ne grave que la couche miroir, mais pas le TroGlass lui-même. Vous obtiendrez ainsi le meilleur résultat de gravure de cette matière.

Astuce :

La bande de papier en Papier Laser Synthétique vous permet de travailler le plus rapidement avec cutter. La longueur de la bande (circonférence du cercle miroir TroGlass) doit être de 610mm, la hauteur 105mm.

Prendre le grand cercle de MDF de Ø194mm et insérer le roulement à billes dans l'évidement central, puis coller le petit cercle (Ø160mm) en MDF sur la face inférieure. Ceci sert de piédestal et donne au présentoir un effet flottant.

Assemblez la boîte en PMMA Extrudé et collez le plus petit cercle de MDF (Ø20,2mm) sur le point central marqué un X avec de la colle acrylique. Après le séchage de la colle, insérez la boîte sur le roulement à billes. Le disque de PMMA Extrudé de 8 mm d'épaisseur est muni d'un ruban adhésif double face sur tout le bord.

Vous pouvez maintenant coller le disque sur la boîte à l'aide de points adhésifs ou de colle acrylique. Encore une fois, un X marque les points centraux pour que vous puissiez le positionner au centre.

Fixez maintenant la bande de papier avec les pièces de TroGlass Miroir. Pour ce faire, retournez le présentoir pour que le roulement à bille soit au dessus, retirez la bande adhésive tout autour du cercle de PMMA Extrudé et collez soigneusement la bande de papier. Assurez-vous que le début et la fin de la bande se trouvent dans la partie ouverte de la boîte. Ne collez pas la bandelette en place si vous voulez éclairer le présentoir, de sorte que vous puissiez toujours atteindre l'intérieur de celui-ci, mais vous pouvez créer un mécanisme de fermeture par une solution magnétique.

Pour finir, collez le cercle gravé de TroGlass Miroir sur le cercle de PMMA Extrudé à l'aide de points adhésifs.

Vous avez alors terminé cet extraordinaire présentoir, qui attire certainement l'attention de tout le monde.
