Globo acrílico con partes móviles

Cree un globo terráqueo móvil como elemento de diseño o elemento de decoración para otras aplicaciones. A continuación, podrá descargar de forma gratuita instrucciones y plantillas para su láser.

Preparación

Material utilizado

1/4 de hoja de TroGlass Metallic plateado brillante

Máquina utilizada

Speedy 360 flexx
100 W con lente de 1,5 pulgadas
Mesa de vacío cuadriculada para corte de acrílico

Para esta muestra recomendamos usar una máquina láser de la serie de grabadoras láser Speedy.

Importante

Para mantener el corte lo más pequeño posible, usamos la lente de 1,5 pulgadas en vez de una lente de 2"
El espesor del material puede variar levemente. Por lo tanto, mida el espesor y adapte el hueco si es necesario

Globo de acrílico

ZIP

Descargar ahora

ZIP

Descargar ahora

Paso a paso

Paso 1

Paso 1: Importar diseño

Importe el diseño a su programa gráfico y modifíquelo a su antojo.
Envíe el trabajo al láser usando los ajustes explicados a continuación.

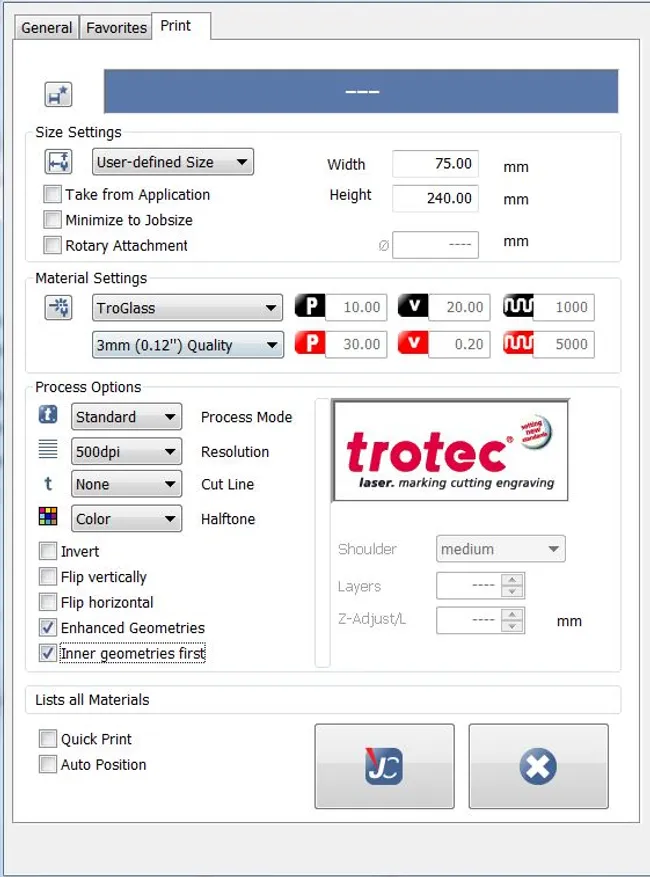

Ajustes de impresión

Modo de procesamiento	Resolución	Línea de corte
De serie	500 dpi	Ninguna

Medio tono	Otros
Color	Geometrías optimizadas, primero las geometrías internas

Paso 2

Paso 2: Procesamiento con láser

Defina los parámetros necesarios. Pueden variar dependiendo de la máquina utilizada y de la potencia disponible del láser.

Parámetros láser

Color	Proceso	Potencia (%)	Velocidad (%)	ppi/Hz
rojo	Corte CO2	40	0,2	5000

Pasadas	Aire Asistido	Offset z	Avanzado
1	Activado	-	-

Consejo:

Utilice los parámetros estándar para TroGlass optimizados para calidad.

Paso 3

Paso 3: Ensamblaje

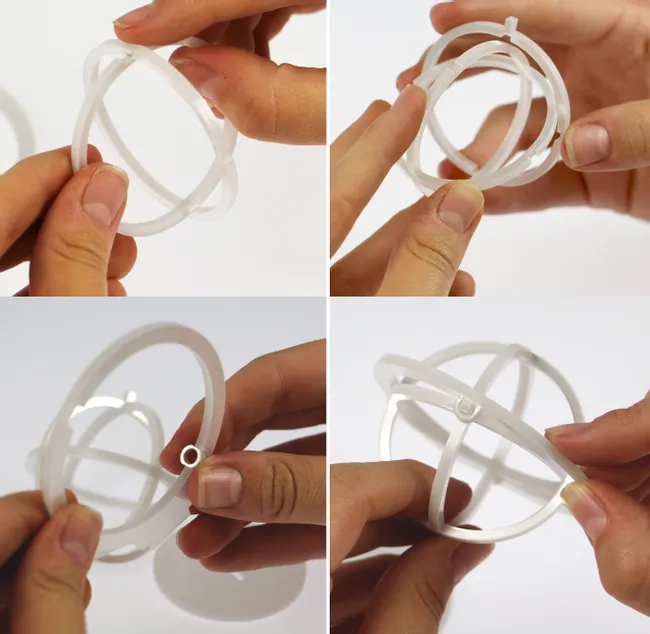

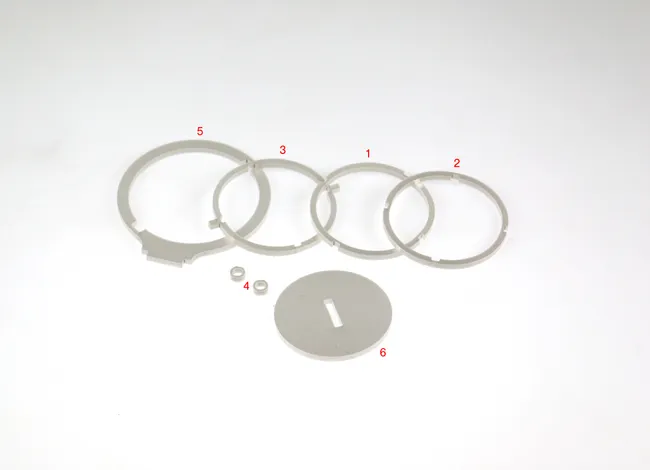

Comience con el anillo que tiene cuatro muescas exteriores (1) y póngalo cuidadosamente dentro del anillo con las dos muescas internas y dos muescas externas (2). Luego ponga la bola dentro del anillo con dos conectores largos (3). Ahora coloque uno de los dos anillos pequeños (4) en el anillo exterior (5). A continuación inserte el globo premontado en el soporte y fíjelo en el lado opuesto, utilizando el segundo anillo (4). Finalmente, el globo se inserta en el soporte (6).
