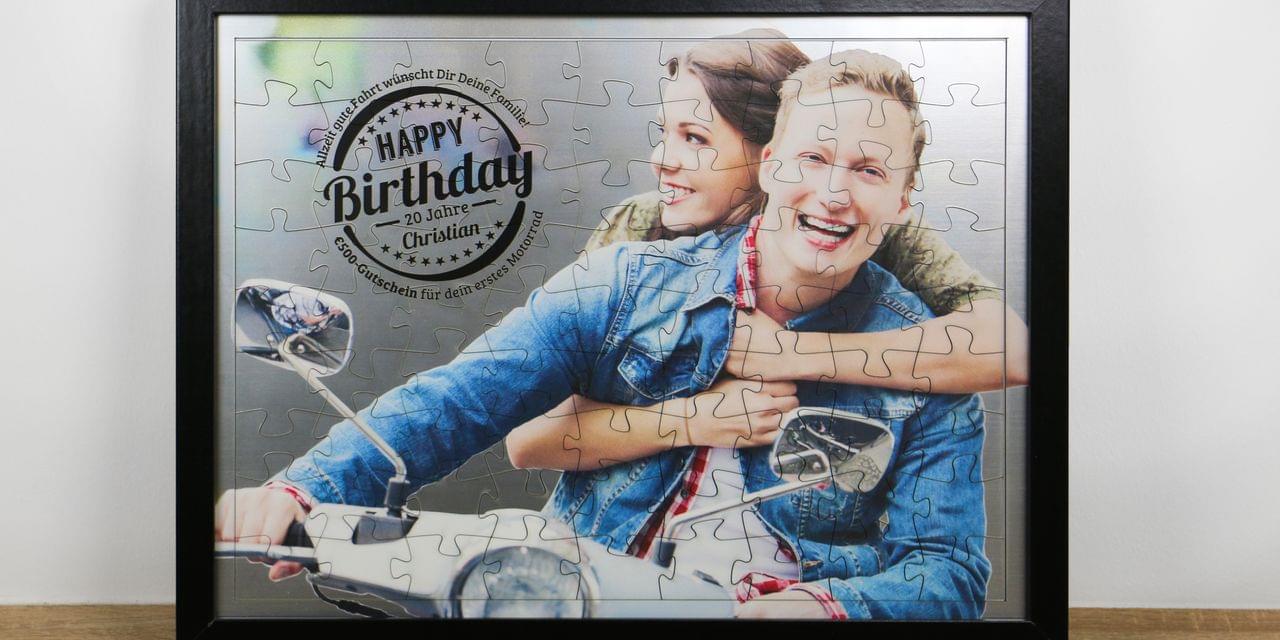

印刷并激光加工制作拼图

独特的激光切割加工的数码印刷拼图

分步操作指南

了解如何使用卓泰克激光数码印刷系列材料激光加工制作独特的拼图。

准备

所需材料
  • 1/2 张 TroLase Metallic,厚度 1.6 mm,铝质饰面,黑色
  • 1/2 张 TroLase ADA 材料,极地白,厚度 1.6 mm
  • 30 x 40 mm 相框
  • 用于覆盖工作台空余区域的材料 (如:纸张等)
所用机型
  • Speedy 400, 120 W
  • 2" 透镜
  • 真空工作台
  • 亚克力切割工作台

本样品可以使用卓泰克激光 Speedy 系列激光雕刻切割机的任一款机型来制作。

提示

我们使用了一款免费的拼图设计软件来创建拼图文件,您可在网络上找到很多类似的软件。

puzzle-digital-print-series.zip

ZIP

立即下载

分步操作

数码印刷材料的打印参数设置
第 1 步

步骤 1:创建激光加工图形设计文件

免费下载图形设计文件模板或创建您独特的设计,关于针对数码印刷材料创建图形设计文件的技术与技巧请点击这里。.

将拼图的激光雕刻和切割图形文件以送至激光设备 。

打印设置:

加工模式 分辨率 切割线
标准 600 dpi
Halftone 其它
彩色 优化几何图形,内部图形优先
激光切割加工拼图创意灵感
第 2 步

步骤 2:激光加工迷宫

我们选用卓泰克激光应用软件 JobControl® 中针对效果优化的 Trolase 激光雕刻加工参数,针对迷宫比较复杂的几何切割线,我们适当调整了激光切割加工参数,(激光加工参数将因所选机型及所配置的激光功率的不同而有所不同)

接下来将已经印刷好的数码印刷材料放入激光设备,进行雕刻并切割加工。

激光加工参数设置:

颜色 加工方式   激光功率 (%) 加工速度 (%) ppi/Hz
黑色 CO2 激光雕刻 40 100 600
红色 CO2 激光切割 32 0.8 5000
蓝色 CO2 激光切割 60 1.62 5000
加工次数 空气辅助 Z-偏移 高级
1 +1.5 mm 高质量模式
1 - -
1 - -

重要提示:

由下而上进行激光雕刻加工,以避免激光加工过程中的烟尘污染已经雕刻的区域。
激光切割加工过程中在材料底部放置一张纸以便在激光加工完成后一次性将所切割后的部件一并取出。

ada材料的打印参数设置
第 3 步

步骤 3:拼图底板

拼图底板有助于将拼图装入框架,按以下打印参数将图形文件打印至激光设备:

打印参数设置:

加工模式 分辨率 切割线
标准 1000 dpi
Halftone 其它
彩色 -
拼图底板
第 4 步

步骤 4:激光加工底板

此步骤将 TroLase ADA 材料置于亚克力格栅切割工作台上并进行激光切割加工。

激光加工参数设置:

颜色 加工方式  激光功率 (%) 加工速度 (%) ppi/Hz
红色  CO激光切割 65 2 1000
加工次数 吹气辅助 Z轴偏移 高级
1 - -

提示:

选用卓泰克激光 JobControl® 激光应用软件中用于 TroLase ADA 材料针对速度优化的激光加工参数

laser speedy puzzle
第 5 步

步骤 5:清洁及组装

激光加工完成后,用湿布清洁拼图各部件。

提示:

若使用真空工作台,在激光加工完成后,所有切割下来的部件都将保持原位,可以更方便地进行清洁操作。

激光加工制作拼图

创意灵感

  • 制作一个更大一些的底板并使用卓泰克激光标牌固定装置将拼图固定安装到墙上,在这种情况下,您可以在激光加工操作之前在印刷板材料的背面粘贴上双面胶。
  • 选用通用的图片(如夕阳、沙滩、花朵等)进行数码印刷,之后再根据客户的个性化需求进行激光加工。
