Uygulamanız için mükemmel lensin bulunması
Doğru lens seçimi mükemmel lazer sonuçlarının anahtarı olabilir. Malzemenize hangi lensin tam olarak uyacağını buradan okuyabilirsiniz.
Doğru lensi seçmek her zaman kolay değildir
The parameters are fine and the focus is set correctly, but somehow the engraving is not correct. Has this ever happened to you? This is most likely a lens issue. The correct lens is just as important as the right parameters and optimal focus adjustment.
To select the correct lens, you must consider the following:
- Lazer cihazınızın çıktısı
- Malzeme
- Grafiklerin ayrıntı düzeyi
- Çözünürlük (dpi)
- Malzemenin kalınlığı
Temel kural:

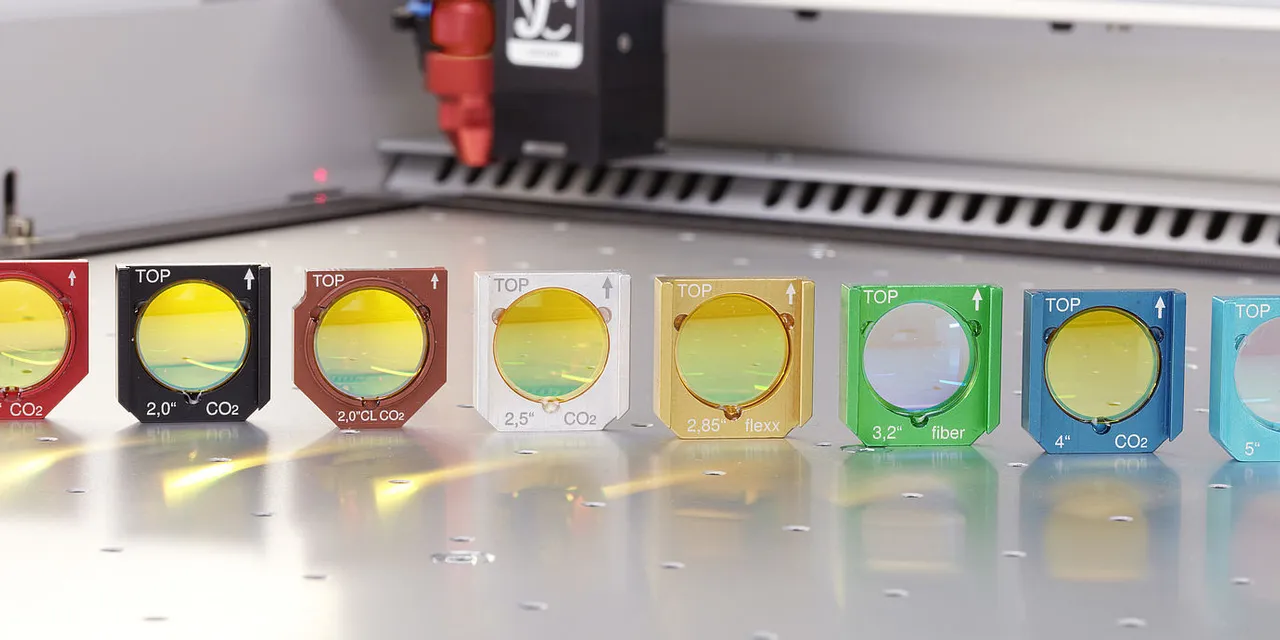

Speedy ve SP lens portföyü
Aşağıdaki tablo Speedy lazer cihazları ve uygulamaları için uygun olan bütün lensleri göstermektedir.
| 1.5 inç CO2 | İnce ayrıntılı grafikler, (çözünürlük > 500 dpi), ince harflere sahip lastik damgalar | Düşük lazer gücü, ince malzemeler (örneğin kağıt), akrilik < 6 mm, orta sertlikte ahşap < 8 mm. |
|---|---|---|
| 2.0 inç CO2 | Orta düzey ayrıntıya ve çözünürlüğe sahip grafikler (çözünürlük 500 dpi; 100 dpi çözünürlüğe kadar düşük netlik ile), standart kazıma | Orta düzey lazer gücü, akrilik < 8 mm, orta sertlikte ahşap < 12 mm. |
| 2.0 inç CO₂ maksimum uzaklık | Yalnızca kesim için kullanılmaktadır. | Lazer kafası ile malzeme arasındaki uzaklığı artırır. Özellikle malzeme ve grafik sebebiyle uzaklığın artması gerekiyorsa kullanışlıdır. |
| 2.5 inç CO₂ | Az ayrıntıya ve düşük çözünürlüğe (< 500 dpi) sahip grafikler. Geniş alanların tamamıyla kaldırılması gerekiyorsa ısıya hassas kazıma (örneğin laminant). | Yüksek lazer gücü, akrilik <12 mm, orta sertlikte ahşap <15 mm Lazer kesim esnasında düşük odak uzaklıkları için olandan daha iyi kalite kenarlar |
| 2.5 inç CO₂ maksimum uzaklık | Yalnızca kesim için kullanılmaktadır. | Lazer kafası ile malzeme arasındaki uzaklığı artırır. Özellikle malzeme ve grafik sebebiyle uzaklığın artması gerekiyorsa kullanışlıdır. |
| 2.85 inç Flexx | Speedy 300 flexx için standart lens. Hem CO₂ hem de fiber lazer için ileticidir. Her iki lazer kaynağı lensi değiştirmeden kullanılabilir. 2.5 inç CO₂ lens veya 3.2 inç fiber lens olarak diğer özellikler | 2.5 inç CO₂ lens veya 3.2 inç fiber lens olarak özellikler |
| 3.2 inç fiber | Aşırı küçük odak çapına sahip fiber lazerler için standard lens. İnce ayrıntıya sahip grafikler, ( > 500 dpi çözünürlük) | |
| 3.75 inch CO2 | Lens for SP500 rotary engraving unit. Permits engraving of round objects with diameters of less than 50 mm | |
| 3.75 inç CO₂döner kazıma | Speedy 500 döner kazıma ünitesi için özel lens. 50 mm'den küçük çaplı yuvarlak nesnelerin kazınmasını sağlar | Bu lens lazer kesim için kullanılmamaktadır |
| 4.0 inç CO₂ | Ahşabı yakarak kazıma, yüksek lazer gücüyle düşük ayrıntılı garfiklerin lazer kazıması | Köpük kauçuk |
| 5.0 inç CO₂ | Lazer kazıma için kullanılmamaktadır | Yüksek lazer gücü, akrilik < 25 mm, orta sertlikte ahşap < 20 mm Lazer kesim esnasında düşük odak uzaklıkları için olandan daha iyi kalite kenarlar |
| 5.0 inç fiber | Tam olarak düz olmayan malzemelerin etiketlenmesinde fiber lazerler için lens. Daha fazla odak uzaklığı odaklanmaesnasında daha fazla tolerans sağlar. | |
| 7.5 inç CO₂(SP1500 için) | Lazer kazıma için kullanılmamaktadır | Yüksek lazer gücü, akrilik < 40 mm, Lazer kesim esnasında düşük odak uzaklıkları için olandan daha iyi kalite kenarlar |
| Lens | Kullanım alanı kazıma / markalama | Kullanım alanı kesim |
Her lensin her cihaz için uygun olmadığına dikkat ediniz. İdeal lensi seçerken size yardımcı olmaktan mutluluk duyarız.
![](/static_processed/c6ea3e83407ced0d87081923bf64a49a/graphic-focal-lenght-323.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/How_to_clean_lenses/graphic-focal-lenght-323.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Teknik terimler çabucak açıklanıyor
Lensler bağlamında zaman ve burada size açık ve basit şekilde açıklayacağımız terimler kullanılmaktadır.
Odak uzunluğu (odak uzaklığı)
Lens ile en küçük ışın çapının noktası arasındaki uzaklık (=odak)
Odak
Lazer ışının optimum şekilde odaklandığı ve olası en küçük ışın çapına yakınsadığı alandır
Işın çap
Odağın önünde ve arkasında gittikçe büyüyen lazer ışının çapını ifade etmektedir
Lensin odak uzaklığı ne kadar fazlaysa ışının çapı da o kadar fazla olur. Lazerin enerjisi lens tarafından tanımlanmış odak noktasına odaklanır. Lensin odak uzaklığı ne kadar fazlaysa lazerin enerjisinin uygulandığı yüzey de o kadar büyük olur. Bu büyük lenslerin kullanımı sonucunda malzemenin kesilmekten ziyade yalnızca ısınmasına yol açabilir.
Odaklanma toleransı (odak derinliği)
Işının çapının en küçük olduğu alandır
Lens ne kadar büyükse (=lensin odak uzunluğu ne kadar büyükse) odaklanma toleransı o kadar uzun olur. Bu 5” lensin odaklanma toleransının 2.5” lensinkinin iki katı olacağı anlamına gelmektedir. Bu özellikle kalın malzemeleri kesmek istiyorsanız önemlidir.
