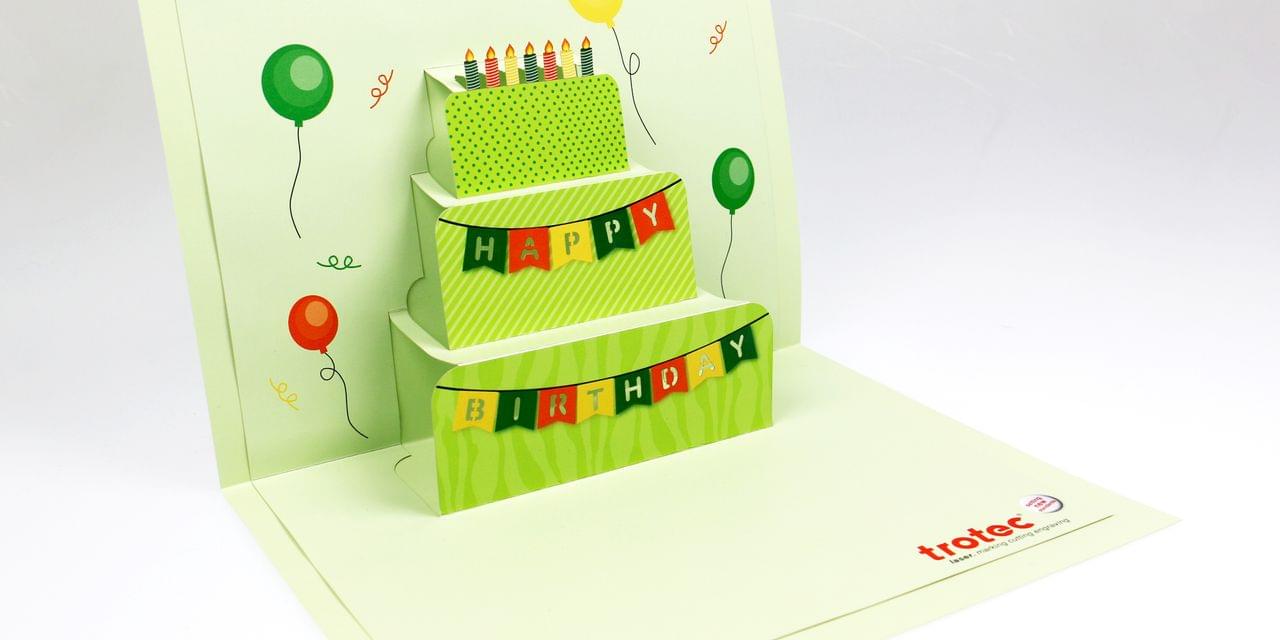

happy birthday card laser cut

Cetak & Potong Kartu Ulang Tahun

Dalam tutorial ini, kami menunjukkan kepada Anda cara membuat kartu yang dicetak khusus dengan Perangkat Lunak JobControl® Vision dan sistem kamera.

Persiapan

Bahan yang diperlukan
  • Ikertas yang dicetak secara individual 200g/m² untuk bagian dalam
  • Kertas yang dicetak atau berwarna untuk bagian luar setidaknya 300 g/m²
  • Titik perekat atau selotip/lem
Mesin yang digunakan

Anda juga dapat membuat ulang sampel ini dengan Speedy 300, Speedy 400 dan SP500 dengan perangkat lunak JobControl® Vision.

Penting
  • Untuk bagian dalam, gunakan kertas dengan berat minimum 150 g/m² supaya memberikan ketebalan kartu yang lebih baik
  • Pastikan untuk mengirim kurva beziers ke pencetak dalam pengaturan driver. Kalau tidak, JobControl
Print and cut birthday card

ZIP

Unduh sekarang
Print and cut birthday card

ZIP

Unduh sekarang

Langkah demi Langkah

printer settings for laser
Langkah 1

Langkah 1: Bagian dalam

Buat desain sendiri atau gunakan templat kami untuk bagian dalam kartu. Untuk kartu yang lebih pribadi, Anda dapat menambahkan nama dan usia penerima sebelum mencetak

Selanjutnya, kirim desain Anda ke laser dengan pengaturan di bawah ini, dalam hal ini hanya tanda registrasi dan garis potong. Maka Anda harus menonaktifkan lapisan dengan desain grafis, karena itu tidak dikirim ke laser.

Pengaturan cetak

Mode proses Resolusi Garis pemotongan
Standar 1000 dpi tidak ada
Halftone Lainnya
Warna geometri yang ditingkatkan
Dahulukan geometri bagian dalam
happy birthday card laser cut
Langkah 2

Langkah 2: Proses pelaseran bagian dalam

parameter laser dapat bervariasi tergantung pada jenis mesin laser dan daya laser yang tersedia.

parameter laser

parameter laser Warna Proses Daya (%) Kecepatan (%)
 RegMark  hitam  RegMark  -  -
 Kusut  Merah Pemotong CO2  3,5 2
 Pemotongan  Blue Pemotong CO2  7 1
 Pemotongan  Biru gurun Pemotong CO2  15 4
ppi/Hz Passes Air Assist Z-Offset Tingkat Lanjut
- - - - -
1000 1 on +1.5 mm -
1000 1 on - -
1000 1 on - Correction 20
reg mark laser softwrae
Langkah 3

Langkah 3: Penentuan posisi pekerjaan cetak dan laser

Hubungkan JobControl® dengan laser.

Pindahkan pekerjaan dari antrean di pelat dan letakkan di posisi cetak pada mesin. Untuk melakukannya, pindahkan penunjuk laser ke tengah tanda register dan seret yang sesuai ke garis bidik di JobControl®.

Tip:

Gunakan fungsi "Yang Anda lihat adalah apa yang Anda dapatkan" (WYSIWYG) di JobControl® untuk penentuan posisi yang mudah.

laser cutting vision software
Langkah 4

Langkah 4: Kalibrasi kamera

Pertama-tama, atur fokus pada kertas. Untuk mengkalibrasi kamera, buka Pengaturan - Opsi - Perangkat Keras - Vision. Tujuannya adalah agar tanda registrasi menonjol dari latar belakang.
Selanjutnya, pindahkan kamera ke tanda registrasi apa pun pada cetakan. Dengan pengaturan Exposure, Gamma, dan Threshold yang ideal, lingkaran di sekitar tanda registrasi akan berwarna hijau. Bilah di bawah pratinjau juga akan berwarna hijau. Anda dapat menyesuaikan parameter ini.

Tip:

Untuk mengimbangi, pilih sepenuhnya nonlinear. Dengan pilihan ini, perangkat lunak dapat menyesuaikan pekerjaan ke skala dan rotasi cetakan.

jobcontrol vision registration marks
Langkah 5

Langkah 5: Mmeotong pekerjaan

Setelah mengatur kamera, Anda dapat memulai pekerjaan.

Jika posisi dan orientasi pekerjaan laser di JobControl® cocok dengan posisi bahan di area kerja, JobControl membaca semua tanda register secara otomatis dan memotong pekerjaan.

Jika posisi tidak cocok, Anda harus menetapkan posisi secara manual dengan menempatkan kamera pada tanda registrasi pertama. Jika bilah di bawah pratinjau kamera berwarna hijau,
konfirmasikan dengan Enter. Jika hasil cetak terdistorsi, tetapkan tanda register kedua ke posisi yang tepat. Tanda register yang tersisa kemudian akan dibaca secara otomatis.

assembly of laser cut greetings card
Langkah 6

Langkah 6: Bagian luar

Untuk bagian luar kartu, kami memutuskan untuk menggunakan kertas cetak dua halaman.
Dalam hal ini, kami tidak menggunakan tanda register karena kami tidak memerlukan pemotongan kontur.

Selanjutnya, kirim desain Anda ke laser dengan parameter di bawah ini.

Tip:

Untuk sentuhan akhir yang lebih menarik untuk kartu Anda, Anda dapat menambahkan ukiran dengan pola atau nama penerima.

Pengaturan cetak

Mode proses Resolusi Garis pemotongan
Standar 500 dpi tidak ada
Halftone Lainnya
Warna geometri yang ditingkatkan
Dahulukan geometri bagian dalam
birthday paper popup card
Langkah 7

Langkah 7: Proses pelaseran bagian luar

Ambil parameter kami untuk bagian luar. Parameter laser dapat bervariasi tergantung pada jenis mesin laser dan daya laser yang tersedia.

Tip:

Jika Anda menggunakan jenis kertas lain, coba pengaturan parameter yang tepat pada bagian yang kecil dan tidak diperlukan.

parameter laser

parameter laser warna Proses Daya (%) Kecepatan (%)
Creasing Red Pemotong CO2 5 2
Pemotong Biru gurun Pemotong CO2 20 3,8
ppi/Hz Passes Air Assist Z-Offset Tingkat Lanjut
1000 1 on +1,5 mm -
1000 1 on - Koreksi 20
folding paper birthday card
Langkah 8

Langkah 8: Sentuhan akhir

Langkah selanjutnya adalah melipat kartu. Ini bagian yang sulit. Mulai dengan lipatan tengah. Lalu, lanjutkan dengan melipat tingkatan kue.

Lalu letakkan bagian dalam di kartu luar. Gunakan titik atau selotip perekat atau lem.

Tip:

Anda ingin bermain aman dan melipat kartu sebelumnya? Untuk percobaan pertama, Anda dapat memotong pekerjaan pada kertas biasa, kertas yang belum dicetak (80 g/m²) dengan daya yang lebih kecil untuk kekusutan. Cukup ubah proses parameter hitam menjadi "Lewati."

laser engraving machine applications

Inspirasi

Terburu-buru? Coba kartu berukir. Cukup gunakan desain yang sama pada kertas putih atau berwarna-warni. Sekali lagi, pastikan menggunakan kertas dengan berat minimum 150 g/m².
