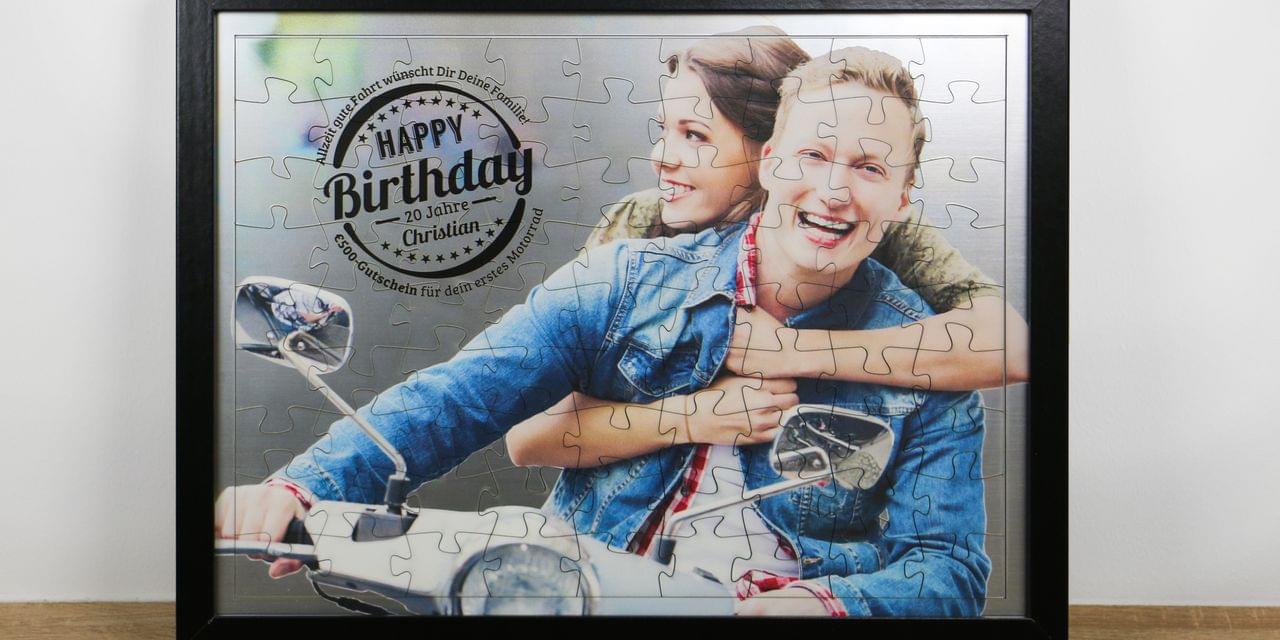

Puzzle à impression numérique avec gravure personnalisée
Instructions étape par étape
![Puzzle Print&Cut](/static_processed/dbbba02f9d864e97f866c710f83e3c24/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/print-cut-puzzle.jpg","edits":{"extract":{"top":364,"left":0,"width":4193,"height":2097},"resize":{"width":1280,"height":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Puzzle à impression numérique avec gravure personnalisée
Instructions étape par étape
Apprenez à fabriquer un puzzle personnalisé à partir de notre nouvelle matière à graver Digital Print en utilisant notre guide et le modèle ci-dessous.
Préparation
Matériel requis
- 1/2 plaque TroLase Metallic, mate brossée aluminium/noir 1,6 mm
- 1/2 plaque TroLase ADA blanc polaire 1,6 mm
- Cadre photo 30 x 40 mm
- Matériau pour couvrir le plateau de travail (par ex. papier)
Machine utilisée
- Speedy 400, 120 watts
- Lentille 2"
- Plateau aspirant
- Grille de découpe en acrylique
Cet échantillon peut être produit avec n'importe quelle machine de la série de graveurs laser Speedy.
Astuces
Nous avons utilisé un logiciel gratuit pour créer les pièces du puzzle. Vous pouvez trouver de nombreux fournisseurs sur Internet.
Étape par étape
![paramètres d'impression matière à graver](/static_processed/3221d185470ee1f615e1a852bdb59136/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/print-settins-laser-material-dps.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "print-settins-laser-material-dps.jpg")
Étape 1 : Créez le dessin d'impression et laser
Téléchargez notre graphique ou créez votre propre design. Vous trouverez des trucs et astuces sur la manière de créer des graphiques pour la matière à graver Digital Print ici.
Envoyez ensuite ce fichier vers le laser.
Paramètres d'impression
| Mode de traitement | Résolution | Ligne de découpe |
|---|---|---|
| Standard | 600 dpi | aucun |
| Demi-ton | Autres |
|---|---|
| Couleur | Géométries optimisées, géométries intérieures d'abord |
![inspiration decoupe laser puzzle](/static_processed/bddf93fa9f7e5ddb4dd69e90cee17af8/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/laser-engraving-puzzle.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-engraving-puzzle.jpg")
Étape 2 : Traitement laser du puzzle
Nous avons utilisé les paramètres standard optimisés pour la qualité TroLase de JobControl® pour les réglages de la gravure. En raison des géométries complexes des pièces de puzzle, nous avons adapté les paramètres de découpe. (Les paramètres varier en fonction de la machine utilisée et de la puissance laser disponible.)
Ensuite, placez la plaque imprimée de Digital Print sur la grille de découpe en acrylique de votre laser Trotec. Gravez et découpez le dessin.
PARAMÈTRES LASER
| Couleur | Traitement | Puissance (%) | Vitesse (%) | ppi/Hz |
|---|---|---|---|---|
| Noir | Gravure CO2 | 40 | 100 | 600 |
| Rouge | Découpe CO2 | 32 | 0,8 | 5 000 |
| Bleu | Découpe CO2 | 60 | 1,62 | 5 000 |
| Passages | Assistance d’air | Offset Z | Avancé |
|---|---|---|---|
| 1 | on | +1,5 mm | Qualité optimisée |
| 1 | on | - | - |
| 1 | on | - | - |
Important :
Gravez du bas vers le haut. Cela évite l'accumulation de poussière dans les zones gravées. <br/>Prenez une feuille de papier et placez-la sous le puzzle coupé pour que vous puissiez retirer toutes les éléments du laser en une seule étape.
![Paramètres d'impression laser matière ada](/static_processed/619fb00805b1f1976121edddbeeff8b8/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/print-settings-ada.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "print-settings-ada.jpg")
Étape 3 : Plaque support du graphique
La plaque support est nécessaire pour afficher le puzzle dans un cadre. Envoyez le graphique au laser en utilisant les paramètres ci-après.
Paramètres d'impression
| Mode de traitement | Résolution | Ligne de découpe |
|---|---|---|
| Standard | 1000 dpi | aucun |
| Demi-ton | Autres |
|---|---|
| Couleur | - |
![plaque TroLase ADA puzzle](/static_processed/9504e922026fbd6f09730e7da45786ee/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/base-plate-puzzle.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "base-plate-puzzle.jpg")
Étape 4 : Traitez la plaque support au laser
L'étape consiste à placer la plaque TroLase ADA sur la plaque de découpe en acrylique et la découper.
PARAMÈTRES LASER
| Couleur | Traitement | Puissance (%) | Vitesse (%) | ppi/Hz |
|---|---|---|---|---|
| rouge | Découpe CO2 | 65 | 2 | 1 000 |
| Passages | Assistance d’air | Offset Z | Avancé |
|---|---|---|---|
| 1 | on | - | - |
ASTUCES :
Nous avons utilisé les paramètres laser standard optimisés pour la vitesse pour TroLase ADA dans JobControl®.
![Paramètres laser - Digital Print](/static_processed/a1e88afaf948e6eb5f6bef3e70c8e44f/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/laser-speedy-puzzle.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-speedy-puzzle.jpg")
Étape 5 : Nettoyage et assemblage
Après la gravure, nettoyez le puzzle en utilisant un chiffon humide.
ASTUCE :
Si vous laissez le matériau dans le laser avec l'extraction activée après avoir terminé le traitement, les pièces resteront en position durant le nettoyage.
![Inspiration découpe laser puzzle](/static_processed/16bfcd9467a455068f538c9360d4fc2d/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/inspiration-laser-cutting-puzzle.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Inspiration
- Fabriquez une plaque support plus grande et utilisez les nouvelles Entretoises de Trotec pour fixer le puzzle au mur. Dans ce cas, vous pouvez placer du ruban adhésif double face sur la plaque imprimée avant la découpe.
- Imprimez des images d'ambiance générales (par ex. coucher du soleil, plages de sable, fleurs...) en avance et gravez-les ensuite en fonction des exigences de vos clients.
