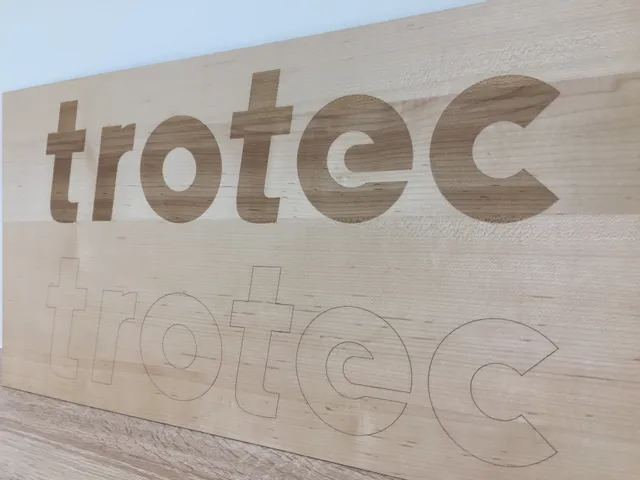

Gravure Raster ou gravure vectorielle - Quelle est la différence?

La gravure de trame est le processus standard pour la gravure. Ce processus est similaire à celui des imprimantes à jet d'encre, où un fichier est imprimé ligne après ligne.

Comment cela fonctionne-t-il avec le laser ?

Le fichier à imprimer est un bitmap, c'est-à-dire qu'il est constitué de pixels. L'image à graver, représentée en tant que surface plane, est gravée ligne par ligne, point par point, par la machine laser. Le processus est similaire à celui d'une imprimante à jet d'encre, mais au lieu de l'application de l'encre durant la gravure de trame, de la matière est retirée pixel par pixel par le laser. Cela est effectué de manière bidirectionnelle, c'est-à-dire que la gravure est effectuée de façon alternée dans les deux directions.

En raison du traitement ligne par ligne dans une gravure de trame, dans ce processus la vitesse des deux axes est très différente : Élevée sur l'axe x, c'est-à-dire l'axe sur lequel la tête du laser est fixée, et plus faible par comparaison sur l'axe y.

Dans la gravure de trame, le paramètre PPI à sélectionner dans le logiciel laser Trotec JobControl est important, car il contrôle la densité des points laser (PPI = impulsions par pouce). En savoir plus sur la définition des paramètres.

La gravure vectorielle est souvent appelée "marquage". Le fichier à imprimer est un graphique composé uniquement de vecteurs (lignes et courbes géométriques), indiqué dans la réalisation graphique par un trait de découpe fin. Ainsi, lors du transfert entre le programme graphique et le logiciel laser JobControl®, le contour est identifié comme gravure vectorielle. Le laser procède ensuite vecteur après vecteur à ce tracé et est ainsi gravé. Dans ce mode de gravure, les axes se déplacent simultanément et sont moins rapides que lors du process de la gravure en mode raster.

Le processus est identique à celui de la découpe laser; La différence se situe dans le réglage de la puissance sélectionné. Si un paramètre de faible puissance est choisi, la ligne est "marquée" comme gravure; Une puissance supérieure produit une découpe vectorielle.
