diy bord met ijsje

Vintage bord 'Ice Cream'

Dit bord is geïnspireerd op restaurants uit de jaren 50. U kunt dit geweldige bord maken met moderne materialen zoals acryl of geanodiseerd aluminium.

diy bord met ijsje

Vintage bord 'Ice Cream'

Dit bord is geïnspireerd op restaurants uit de jaren 50. U kunt dit geweldige bord maken met moderne materialen zoals acryl of geanodiseerd aluminium.

Voorbereiding

Material Used

Browse our product range at trotec-materials.com

Machine used
  • Speedy 360
  • 80 watts
  • 2" lens
  • white acrylic cutting grid for TroGlass and TroLase
  • Aluminum Cutting Grid Table or Honeycomb for wood

This sample can be produced with any machine of the Speedy laser engraver series.

Vintagebord ijsje

PDF

Download nu

Stap voor stap

Acrylaat lasergraveren
Stap 1

Step 1: Import graphic file

Import our template and adapt it to your requirements. Send the individual graphics of each material to the laser using the driver settings below.

Print settings

Process mode Resolution Cut line
Standard 500dpi none
Halftone Others
Color Optimized Geometries,
inner geometries first

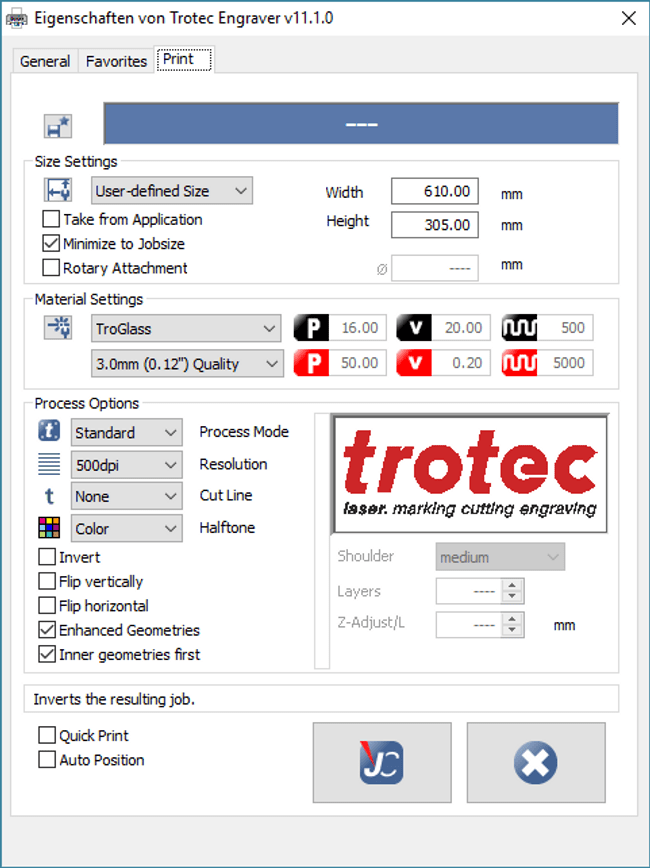

printinstellingen TroGlass
Stap 2

Step 2: Laser process acrylic

The laser parameters may vary depending on the type of laser machine and available laser power.

Tip: Change the color order in the material database that the blue creasing line is cut before the red cutline.

Laser Parameters:

Process Color Process Power (%) Speed (%) ppi/Hz
Engraving black engrave CO2 16 20 500
Cutting blue cut CO2 7 1 1000
Cutting red cut CO2 50 0.2 5000
Passes Air Assist Z-Offset Direction Advance
1 ON - bottom up -
1 ON - - -
1 ON - - -
TroLase lasergraveren en lasersnijden
Stap 3

Step 3: TroLase

Import our template and adapt it to your requirements. Send the job to the laser using the driver settings below.

Print settings:

Process mode Resolution Cut line
Standard 500dpi none
Halftone Others
Color Optimized Geometries,
inner geometries first
Acrylaat lasersnijden
Stap 4

Step 4: Laser process TroLase

The laser parameters may vary depending on the type of laser machine and available laser power.

Laser Parameters:

Process Color Process Power (%) Speed (%) ppi/Hz
Engraving black engrave CO2 60 80 500
Cutting red cut CO2 60 1 5000
Passes Air Assist Z-Offset Direction Advanced
1 ON +1mm bottom up -
1 ON - - -
hout lasergraveren
Stap 5

Step 5: Wood

Import our template and adapt it to your requirements. Send the job to the laser using the driver settings below.

Print settings:

Process mode Resolution Cut line
Photo optimized 500dpi none
Halftone Others
Ordered Dithering Optimized geometries
Lasergraveren hout
Stap 6

Step 6: Laser process wood

The laser parameters may vary depending on the type of laser machine and available laser power.

Laser Parameters:

Process Color Process  Power (%) Speed (%) ppi/Hz
Engraving black engrave CO2 55 50 500
Cutting red cut CO2 100 1 1000
Passes Air Assist Z-Offset Direction Advanced
1 ON +2mm top down -
1 ON - - -
Assembleren sign
Stap 7

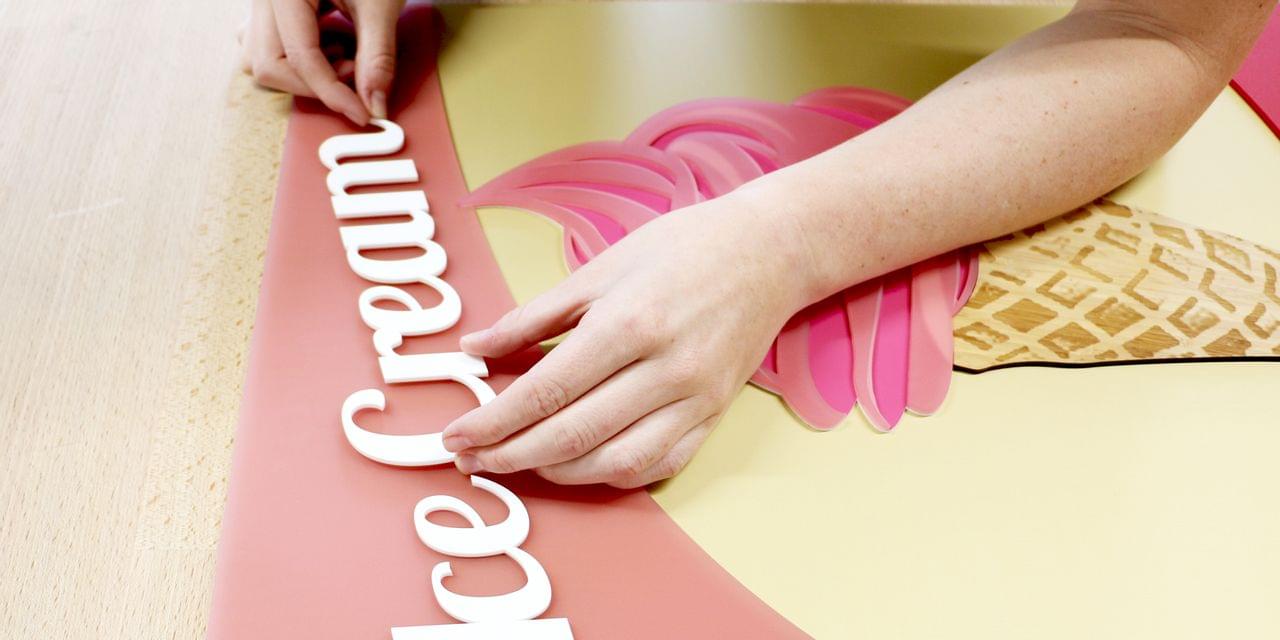

Step 7: Assembly

Remove the protective foil from the aluminum sheet and start gluing the pink and red acrylic pieces to the top and bottom edge of the aluminum sheet. Then add the wood. Next place the TroLase and on top the TroGlass pieces above the cone. At last glue the "Ice Cream" lettering to the marked place on the pink acrylic, and your vintage inspired "Ice Cream" sign is done.

Voorbereiding

Benodigheden

Bezoek de webshop

Gebruikte laser machine
  • Speedy 360
  • 80 Watt
  • 2" lens
  • Acrylsnijrooster voor TroGlass en TroLase
  • Aluminium snijrooster of een honinggraat snijtafel  voor de houten materialen

De ijs sign kunt u met elke Speedy laser graveermachine produceren.

Vintagebord ijsje

PDF

Download nu

Stap voor stap

Acrylaat lasergraveren
Stap 1

Stap 1: importeer de grafische bestanden

Importeer het bestand en pas deze naargelang aan. Verzend vervolgens de bestanden van elk afzonderlijk materiaal naar de laser machine. Maak gebruik van de onderstaande instellingen.

Printinstellingen

Bewerking Resolutie Snijlijn
Standaard 500dpi Geen
Grijswaarde Anders
Kleur Geoptimaliseerde geometrieën,
innerlijke geometrieën eerst
printinstellingen TroGlass
Stap 2

Stap 2: laserinstellingen bepalen

De instellingen voor uw laser machine variëren afhankelijk van uw soort laser machine en het laservermogen.

Tip: wijzig de kleurvolgorde in de materiaaldatabase, zodat u de blauwe lijn voor de rode lijn kunt lasersnijden.

Laserinstellingen:

Proces Kleur Proces Vermogen (%) Snelheid(%) ppi/Hz
Lasergraveren Zwart Lasergraveren CO2 16 20 500
Lasersnijden Blauw Lasersnijden CO2 7 1 1000
Lasersnijden Rood Lasersnijden CO2 50 0.2 5000
Passages Air Assist Z-Offset Directie Vooruitgang
1 AAN - Onderkant boven (bottom up) -
1 AAN - - -
1 AAN - - -
TroLase lasergraveren en lasersnijden
Stap 3

Stap 3: TroLase in de lasersnijder

Importeer het bestand en pas deze naargelang aan. Verzend vervolgens het bestand naar de laser machine. Maak gebruik van de onderstaande instellingen.

Printinstellingen:

Proces Resolutie Snijlijn
Standaard 500dpi Geen
Grijswaarde Anders
Kleur Geoptimaliseerde geometrieën,
innerlijke geometrieën eers
Acrylaat lasersnijden
Stap 4

Stap 4: TroLaser lasersnijden en lasergraveren

De instellingen voor uw laser machine variëren afhankelijk van uw soort laser machine en het laservermogen.

Laserinstellingen:

Proces Kleur Proces Vermogen (%) Snelheid (%) ppi/Hz
Lasergraveren Zwart engrave CO2 60 80 500
Lasersnijden Rood cut CO2 60 1 5000
Passages Air Assist Z-Offset Directie Vooruitgang
1 AAN +1mm Onderkant boven (bottom up) -
1 AAN - - -
hout lasergraveren
Stap 5

Stap 5: de laserinstellingen voor hout

Importeer het bestand en pas deze naargelang aan. Verzend de bestanden naar de laser machine.

Printinstellingen:

Proces Resolutie Snijlijn
Foto geoptimaliseerd 500dpi Geen
Grijswaarde Anders
Geordende dithering Geoptimaliseerde geometrieën
Lasergraveren hout
Stap 6

Stap 6: het lasergraveren en lasersnijden van hout

De instellingen voor uw laser machine variëren afhankelijk van uw soort laser machine en het laservermogen.

Laserinstellingen:

Proces Kleur Proces  Vermogen (%) Snelheid (%) ppi/Hz
Lasergraveren Zwart Lasergraveren CO2 55 50 500
Lasersnijden Rood Lasersnijden CO2 100 1 1000
Passages Air Assist Z-Offset Directie Vooruitgang
1 AAN +2mm Ondersteboven (top down) -
1 AAN - - -
Assembleren sign
Stap 7

Stap 7: assembleren

Verwijder het beschermlaag van de aluminium plaat en plakt het lichtroze en rode acrylaat aan de boven- en onderkant. Plak vervolgens het hoorntje van hout op de plaat. Plak vervolgens TroGlass Roze/Wit boven het ijshoorntje. Als laatst plakt u u de letters ice cream op het roze vlak.
