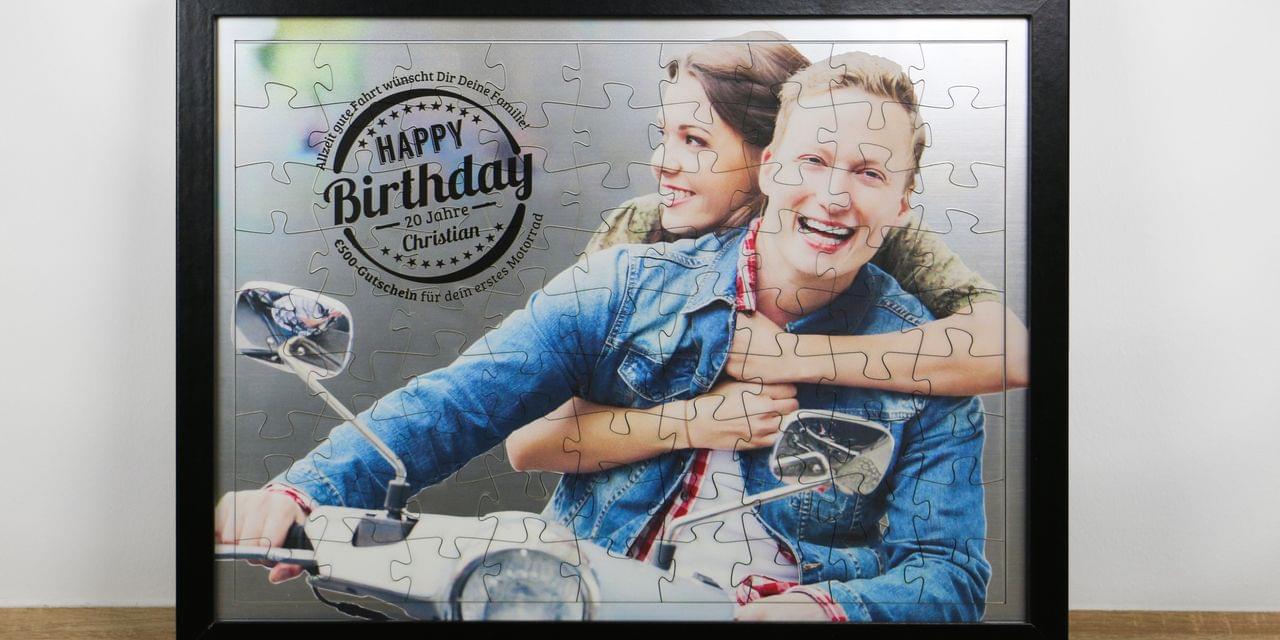

Digitaal gedrukte puzzel met persoonlijke gravure

Ontdek hoe u een persoonlijke puzzel kunt maken van ons nieuwe materiaal: Digital Print Series.

Voorbereiding

Vereiste materialen

1/2 plaat TroLase Metallic, mat geborsteld aluminium/zwart 1.6 mm
1/2 plaat TroLase ADAhelder wit 1.6 mm
Fotolijst 30 x 40 mm
Materiaal om de tafel mee te bedekken (bijvoorbeeld papier)

Gebruike machine

Speedy 400, 120 Watt
2" lens
vacuümtafel
acrylaat snijrooster

Dit sample kan gemaakt worden met elke lasermachine uit de Speedy lasergraveer serie.

Tips

We hebben een gratis software programma gebruikt voor het maken van de puzzelstukken. U kunt verschillende aanbieders vinden op het internet.

puzzle-digital-print-series.zip

ZIP

Download nu

ZIP

Download nu

Stap voor stap

Stap 1

Stap 1: Creëer het print- en laserontwerp

Download onze afbeelding of creëer uw eigen ontwerp. Tips & tricks voor het creëren van afbeeldingen voor Digital Print Series kunt u hier vinden.

Stuur daarna de puzzel graveer-en-snijd bestand naar de laser.

Printinstellingen

Bewerkingsmodus	Resolutie	Snijlijn
Standaard	600 dpi	geen

Halftone	Anders
Kleur	Optimized geometries, inner geometries first

Stap 2

Stap 2: Laserbewerking puzzel

We hebben de standaard graveerinstellingen van JobControl® gebruikt voor TroLase quality-optimized. Door de complexe vormen van de puzzelstukken hebben we de snijdinstelingen aangepast. (De instellingen kunnen variëren afhankelijk van de machine die gebruikt wordt en het beschikbare vermogen.)

Plaats vervolgens de geprinte plaat van Digital Print Series p[ het acrylaat snijrooster van uw Trotec Laser. Graveer en snijd het ontwerp.

LASERINSTELLINGEN

Kleur	Bewerking	Vermogen (%)	Snelheid (%)	ppi/Hz
Zwart	Graveren CO₂	40	100	600
Rood	Snijden CO₂	32	0.8	5000
Blauw	Snijden CO₂	60	1.62	5000

Passages	Air Assist	Z-Offset	Advanced
1	aan	+1.5 mm	High Quality
1	aan	-	-
1	aan	-	-

Belangrijk:

Graveer van onder naar boven. Dit voorkomt dat er stof wordt verzameld in de graveergebieden.
Neem een vel papier en plaats deze onder de gesneden puzzel, zodat u alle stukken in één keer uit de laser kunt nemen.

Stap 3

Stap 3: Basisplaat

De basisplaat dient als ondergrond voor de puzzel, om deze later in een lijst te kunnen plaatsen. Stuur de afbeelding naar de laser met onderstaande instellingen.

Printinstellingen

Bewerkingsmodus	Resolutie	Snijlijn
Standaard	1000 dpi	geen

Halftone	Anders
Kleur	-

Stap 4

Stap 4: Laserbewerking basisplaat

Plaats de TroLase ADA plaat op het acrylaat snijrooster en snij deze uit.

LASERINSTELLINGEN

Kleur	Bewerking	Vermogen (%)	Snelheid (%)	ppi/Hz
rood	snijden CO₂	65	2	1000

Passages	Air Assist	Z-Offset	Advanced
1	aan	-	-

TIPS:

We hebben de standaard instellingen voor TroLase ADA speed-optimized in JobControl® gebruikt.

Stap 5

Stap 5: Schoonmaken en monteren

Maak de puzzel, na het graveren, schoon met een vochtige doek.

TIP:

Als u het materiaal in de laser laat met het vacuüm geactiveerd, dan blijven de onderdelen in de juiste positie tijdens het schoonmaken.

Inspiratie

Maak een grotere basisplaat en gebruik de nieuwe Trotec afstandhouders om de puzzel aan de muur te bevestigen. In dit geval kunt u dubbelzijdig tape plakken op de geprinte plaat voordat u gaat snijden.
Print foto's van bijvoorbeeld een zonsopgang, stranden, bloemen etc. en graveer deze vervolgens met de wensen van uw klant.
