Pembuatan Model Rumah

Panduan langkah demi langkah

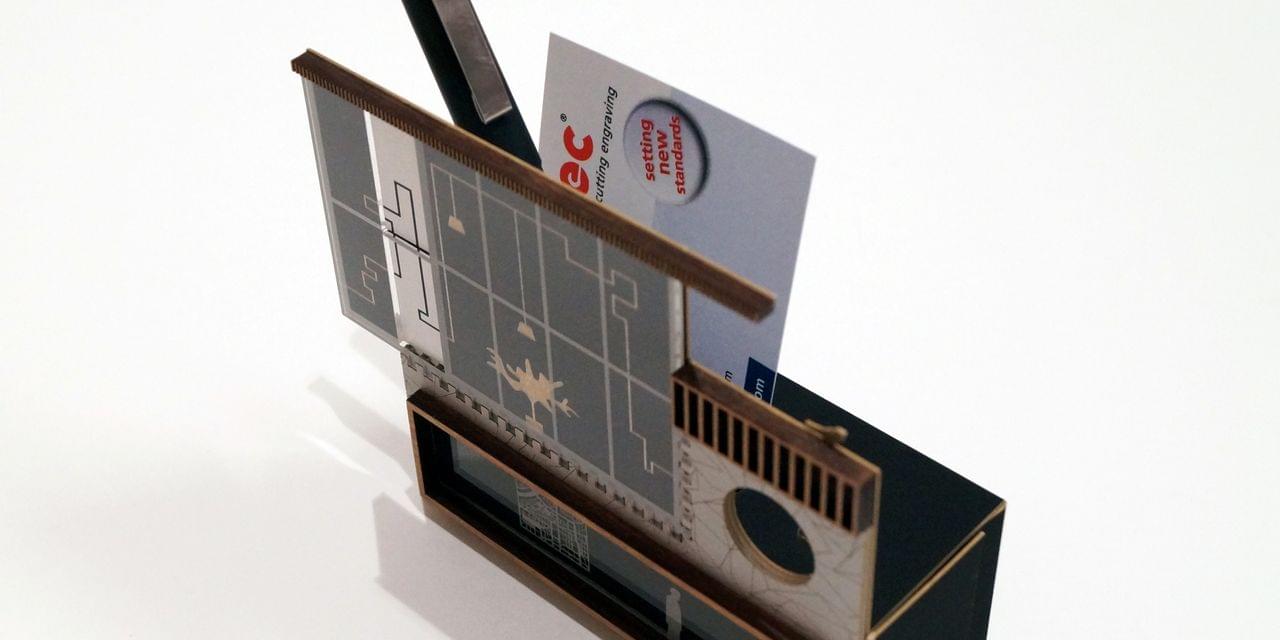

Dalam tutorial ini, kami akan menunjukkan kepada Anda cara membuat rumah model kecil dari berbagai bahan yang berbeda. Model ini tidak hanya menarik untuk dilihat tetapi juga praktis: Ada ruang untuk 4 pena dan kompartemen tambahan untuk kartu nama.  Untuk rumah model ini, Anda akan membutuhkan dua jenis karton yang beragam serta akrilik, kayu, dan TroLase. Perakitan bagian-bagian mungkin tampak sedikit rumit pada awalnya, tetapi tidak. Lihatlah sendiri!

Persiapan

Bahan yang diperlukan

Karton hitam 0,5 mm - dicetak di satu sisi (Max Bringmann KG)
Karton grafis abu-abu 1 mm
3 mm kayu alder solid
2 mm akriliktransparan
0,8 mm TroLase putih/hitam

Laser Trotec yang Digunakan
  • Speedy 360
  • 80 watt
  • lensa 1.5 inci
model-maker-house-JC.zip

ZIP

Unduh sekarang

PDF

Unduh sekarang

Langkah demi Langkah

Langkah 1

Langkah 1: Proses pelaseran

Dalam teks, masing-masing parameter direferensikan untuk Anda. Anda juga akan menemukan unduhan kami di bagian bawah halaman ini. Di sana Anda dapat menemukan semua parameter yang digunakan pada file .xml, yang dapat diimpor ke JobControl®. Ini menghemat waktu dan tidak perlu mengetik ulang nilai masing-masing!

pencilbox model house laser cutting
Langkah 2

Langkah 2: Karton hitam – badan rumah​

Saat memotong dan mengukir laser badan rumah, sangat penting untuk memastikan bahwa sistem pembuangan  meja diatur ke maksimum. Untuk hasil terbaik, tutupi area pemrosesan yang tersisa dengan kertas atau karton.

Pengaturan Laser

Ukiran 1 (hitam): Daya: 24% - Kecepatan:40% - Frekuensi: 500 ppi- Air-Assist: ON
Ukiran 2 (merah): Daya: 7,5% - Kecepatan:5% - Frekuensi: 500 ppi - Air-Assist: ON
Ukiran 3 (biru): Daya: 30% - Kecepatan:40% - Frekuensi: 500 ppi - Air-Assist: ON

Pemotong 1 (aqua): Daya: 9% - Kecepatan:2% - Frekuensi: 1000 Hz - Air-Assist: ON
Pemotong 2 (lightgreen): Daya: 11% - Kecepatan:1% - Frekuensi: 1000 Hz - Air-Assist: ON

Caution:

Selama pengangkatan potongan dari laser khususnya, ada bahaya bahwa burung kecil di balkon mungkin akan bengkok.

model house glue together
Langkah 3

Langkah 3: Karton abu-abu – bebatuan di bagian depan

Tempelkan selotip dua sisi ke belakang karton sebelum Anda memulai proses pelaseran. Ini akan membuat perakitan rumah model yang cepat dan mudah serta menghasilkan permukaan perekat yang pas.

Di sini, juga, penting untuk mencakup seluruh area pemrosesan di sekitar karton untuk mencapai ekstraksi maksimum.

Pengaturan Laser

Ukiran (hitam): Daya: 30% - Kecepatan:10% - Frekuensi: 500 ppi - Air-Assist: ON
Pemotong 1 (merah): Daya: 10% - Kecepatan: 2% - Frekuensi: 1000 Hz - Air-Assist: ON
Pemotong 2 (biru): Daya: 19% - Kecepatan: 0,8% - Frekuensi: 1000 Hz - Air-Assist: ON

Kayu alder - atap, balkon, bingkai jendela

Juga rekatkan selotip dua sisi pada kayu alder.
Atap, balkon, dan bingkai jendela dipotong dari kayu.

Pengaturan Laser

Pemotong 1 (hitam): Daya: 20% - Kecepatan:1% - Frekuensi: 1000 Hz - Air-Assist: ON - Z-Offset: 3
Pemotong 2 (merah): Daya: 50% - Kecepatan:0,8% - Frekuensi: 1000 Hz - Air-Assist: ON

Setelah operasi laser, bersihkan residu asap dari tepi menggunakan kain lembap atau detergen ringan.

model house laser cutting
Langkah 4

Langkah 4: Akrilik – dua jendela

Kami menyarankan Anda menggunakan kisi akrilik saat memotong akrilik. Ini akan mencegah pantulan bayangan yang tidak sedap dipandang. Selain itu, kami sarankan Anda menutup penutup aliran udara untuk mengarahkan kinerja ekstraksi hanya ke meja pemrosesan. Baca lebih lanjut tentang penyesuaian penutupan aliran udara di sini.

Pengaturan Laser

Ukiran (hitam): Daya: 30% - Kecepatan:50% - Frekuensi: 500ppi - Air-Assist: ON
Pemotong (merah): Daya: 45% - Kecepatan:0,2% - Frekuensi: 5000 Hz - Air-Assist: ON

Setelah Anda memotong dan mengukir dua jendela, maka harus dibersihkan dengan kain lembap.

Langkah 5

Langkah 5: TroLase putih/hitam – dua jendela kecil

TroLase dapat dipesan dengan lapisan perekat yang sudah ditempelkan ke bagian belakang. Yang harus Anda lakukan adalah menempatkan bahan ke dalam laser dan menggunakan parameter yang disiapkan untuk Speedy 360 (lihat Unduhan).

Pengaturan Laser

Ukiran (hitam): Daya: 65% - Kecepatan:80% - Frekuensi: 600 ppi - Air-Assist: ON - Z-Offset: 1
Pemotong (merah): Daya: 25% - Kecepatan:1,2% - Frekuensi: 1000 Hz - Air-Assist: ON

Baca lebih lanjut tentang Bahan Trotec

model building assembly
Langkah 6

Langkah 6: Rakit

Rumah kecil ini jauh lebih mudah untuk dirakit daripada yang terlihat sekilas.

Pertama-tama, kumpulkan semua bagian:

  1. Badan karton
  2. Bagian depan karton (2 x)
  3. Dua jendela akrilik
  4. Dua jendela TroLase kecil
  5. Tiga bagian kayu (atap, balkon, bingkai jendela)
pencilbox laser cut from wood
Langkah 7

Langkah 7: Langkah demi Langkah

Ambil badan karton hitam dan lipat bingkai dasar sepanjang garis lipatan yang disiapkan. Hati-hati jangan sampai merusak burung kecil di balkon.

Lalu, pasang atapnya. Untuk melakukan ini, lepaskan lapisan pelindung di bagian belakang strip kayu dan tempelkan ke tepi atas badan.

Batu, yaitu bagian depan rumah, terdiri dari dua bagian: Bagian belakang yang sederhana dan bagian depan yang telah diukir dengan pola pasangan bata. Pertama, lem kedua bagian bersama-sama, sehingga ukiran terlihat.

Sebelum Anda menempelkan bagian depan ke badan rumah, masukkan jendela akrilik besar. Ini sekarang menyatu ke bagian depan dan kemudian akan membantu Anda dengan penentuan posisi. Dalam melakukan itu, penting bahwa kedua sisi akrilik bersih dan tidak ada sidik jari yang terlihat. Setelah rumah dirakit, sisi belakang tidak bisa lagi dibersihkan. Sidik jari, goresan, dan debu apa pun akan terlihat jelas. Lepaskan lapisan pelindung dari karton abu-abu dan tempelkan seluruh bagian depan ke badan.

Jendela panjang kedua cukup dimasukkan ke dalam ceruk. Perbaiki jendela ini di tempat menggunakan bingkai jendela kayu. Ini persis akan menutupi tepi antara karton dan akrilik.

Rumah model sekarang hampir selesai. Hanya beberapa detail kecil yang belum diterapkan: Balkon kayu hanya ditancapkan di tempat di atas jendela bundar pada tubuh karton hitam. Terakhir, ambil jendela TroLase kecil dan tempelkan di slot di jendela akrilik besar.
