Présentoir pour médaillons en aluminium

Présentoir pour médaillons en aluminium

Découvrez comment fabriquer un présentoir à la mode pour vos médaillons en aluminium à partir de matériaux Trotec.

Préparation

Matériel requis :
Machine utilisée :
  • Speedy 360, 80 watts
  • lentille 2"
  • Plateau aspirant avec grille de découpe en acrylique (pour TroGlass)
  • Plateau de découpe en aluminium (pour la découpe du bois)

Ce présentoir peut naturellement être réalisé avec une autre machine laser de la série Speedy ou de la série SP.

Important :

Pour de meilleurs résultats de découpe, utilisez la grille en acrylique pour le TroGlass et le plateau de découpe en aluminium pour le bois. Pour une aspiration optimale, placez le matériau et couvrez le reste du plateau de gravure avec, par exemple, des feuilles de papier.

Étape par étape

wooden back part display
Étape 1

Étape 1 : Partie arrière en bois

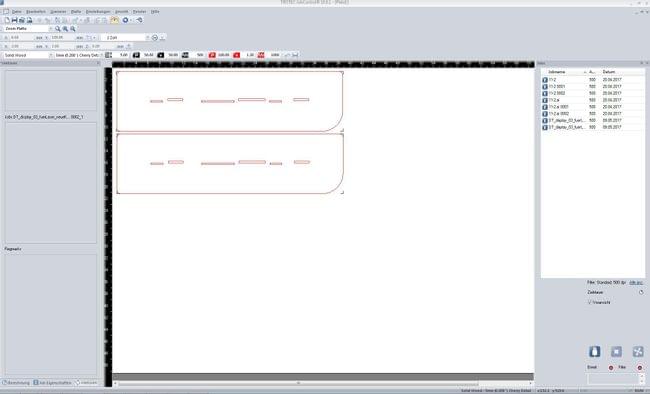

Importez notre modèle de design dans votre programme graphique et adaptez-le selon vos exigences. Commencez avec la partie arrière en bois. Envoyez le fichier vers JobControl en utilisant les paramètres suivants.

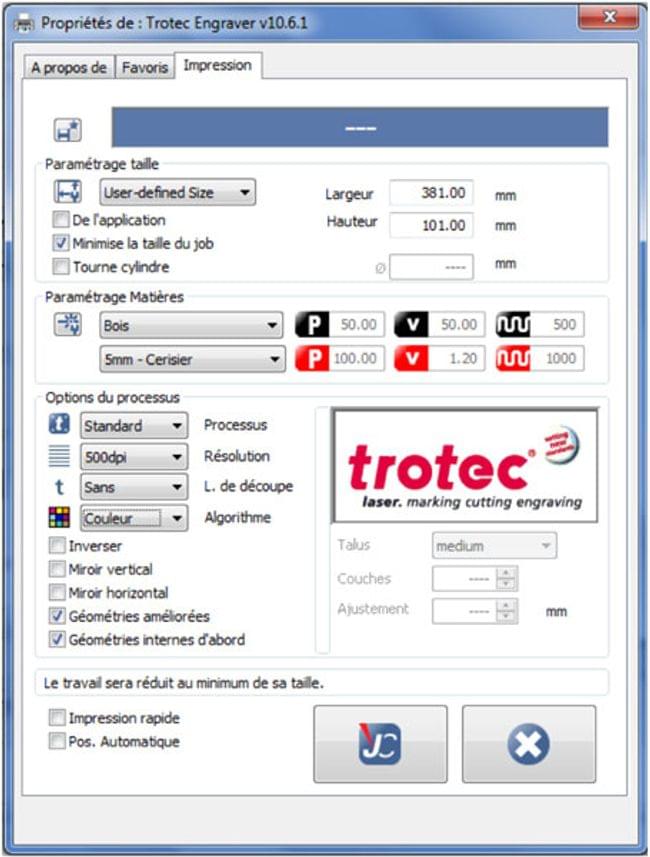

Paramètres d'impression

Processus Résolution Ligne de découpe
Standard 500 dpi aucun
Demi-teinte Autres
couleur géométries améliorées,
géométries intérieures d'abord

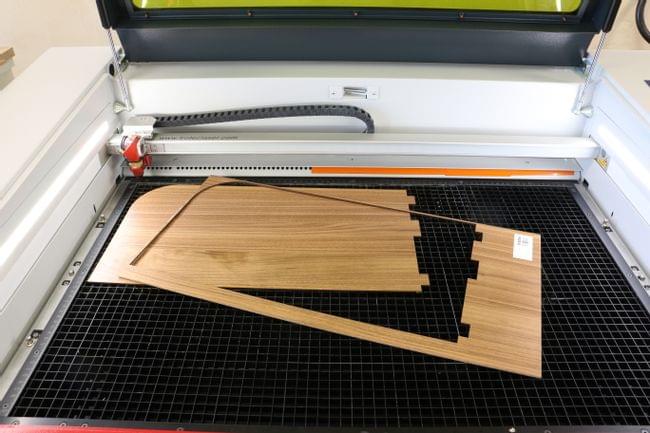

laser cutting wood display
Étape 2

Étape 2 : Traitement laser de la partie arrière

Insérez votre plaque de bois contreplaqué puis débutez votre processus de découpe de la partie arrière. Une fois terminé, nettoyez-la avec un chiffon humide. Les paramètres suggérés peuvent varier en fonction de la machine utilisée et de la puissance laser disponible.

Paramètres laser :

Couleur Processus Puissance (%) Vitesse (%) ppi/Hz
rouge découpe CO2 100 1.0 1000
Passages Assistance d'air Offset Z Paramètres avancés
1 on - -
Étape 3

Étape 3 : Barres de suspension

Passons maintenant aux petites pièces. Envoyez le graphique vers le laser Trotec. En plus de la découpe laser , nous avons intégré sur ces barres, une gravure en niveau de gris. Cela permettra de maintenir correctement sur les barres, les chaînes des médailles.

Paramètres d'impression

Processus Résolution Ligne de découpe
Relief 500 dpi aucun
Demi-teinte Autres
inactif -
laser cut hanging bars
Étape 4

Étape 4 : Découpe laser des barres de suspension

Placez la planche de bois massif dans votre machine laser Trotec. Vous pouvez ensuite débuter la gravure et la découpe des barres de support.

Astuce :

En raison de la petite géométrie des barres de suspension des médailles, nous avons réduit le paramètre standard dans JobControl et augmenté la correction à 20. Cela permet de fermer complètement la forme de la pièce au laser lorsque le matériau est épais.

Paramètres laser

Couleur Processus Puissance (%) Vitesse (%) ppi/Hz
Noir gravure CO2 80 50  500
Rouge découpe CO2 100 1.0 1000
Passages Assistance d'air Offset Z Paramètres avancés
2 on - -
1 on - 20
laser cut adhesive letters
Étape 5

Étape 5 : Lettres adhésives

Les lettres adhésives de bois contreplaqué sont les points forts de ce présentoir. Le cadre autour des lettres sert d'aide au positionnement. Envoyez le fichier au laser en utilisant les paramètres suivants.

Astuce :

Pour la découpe de ces lettres, vous pouvez utiliser la seconde partie de la plaque de bois que vous avez découpé précédement lors de la réalisation de la partie arrière. Avant de commencer la découpe, adhésivez cette plaque avec du ruban adhésif double-face.

Paramètres d'impression

Processus Résolution Ligne de découpe
Standard 500 dpi aucun
Demi-teinte Autres
couleur géométries améliorées,
géométries intérieures d'abord
laser process adhesive letters
Étape 6

Étape 6 : Traitement laser des lettres adhésives

Insérez le bois contreplaqué adhésivé dans votre machine laser Trotec. Lancez le processus de découpe laser des lettres adhésives. Une fois la découpe terminée, nettoyez-les avec un chiffon humide. Pour vous aider à retirer les lettres, appliquez sur la plaque de bois, un adhésif de peinture. Vous les retirerez plus facilement de la machine.

Paramètres laser :

Couleur Processus Puissance (%) Vitesse (%) ppi/Hz
rouge découpe CO2 100 0.8 1000
Passages Assistance d'air Offset Z Paramètres avancés
1 on - -
Étape 7

Étape 7 : Support

Pour solidifier et stabiliser le socle, nous avons découpé ce support à partir de deux couches de bois massif. Le graphique est le même pour les deux parties.

Important :

Vérifiez si les épaisseurs du matériau de la partie avant et de la partie arrière correspondent à la fente du support et adaptez-les si nécessaire.

Paramètres d'impression

Processus Résolution Ligne de découpe
standard 500 dpi aucun
Demi-teinte Autres
couleur géométries améliorées,
géométries intérieures d'abord
laser process stand
Étape 8

Étape 8 : Traitement laser pour le support

Réalisez le réglage des paramètres. Positionnez le bois massif dans votre laser Trotec et assurez-vous qu'il soit bien à plat. Dupliquez la tâche dans JobControl® puis découpez les deux supports. Nettoyez-les ensuite avec un chiffon humide.

Paramètres laser :

Couleur Processus Puissance (%) Vitesse (%) ppi/Hz
rouge découpe CO2 100 1.2 1000
Passages Assistance d'air Offset Z Paramètres avancés
1 on - -

Info :

  • Nous avons utilisé les paramètres laser standard de JobControl pour du bois massif
laser cut front part
Étape 9

Étape 9 : Partie avant

Pour la partie finale du présentoir, retirez la grille de découpe en aluminium et insérez le plateau aspirant. Placez la grille de découpe en acrylique sur le plateau aspirant. Envoyez le graphique au laser et utilisez les réglages suivants :

Paramètres d'impression

Processus Résolution Ligne de découpe
Standard 500 dpi aucun
Demi-teinte Autres
couleur géométries améliorées,
géométries intérieures d'abord
laser engraving front part
Étape 10

Étape 10 : Traitement laser de la partie avant

Placez la matière à graver TroGlass Satins dans votre laser Trotec. Retirez le film de protection de la partie avant.

Paramètres laser

Couleur Processus Puissance (%) Vitesse (%) ppi/Hz
black gravure CO2 18 20 500
rouge découpe CO2 50 0.2 5000
Passages Assistance d'air Offset Z Paramètres avancés
1 on - Haute qualité
1 on - -

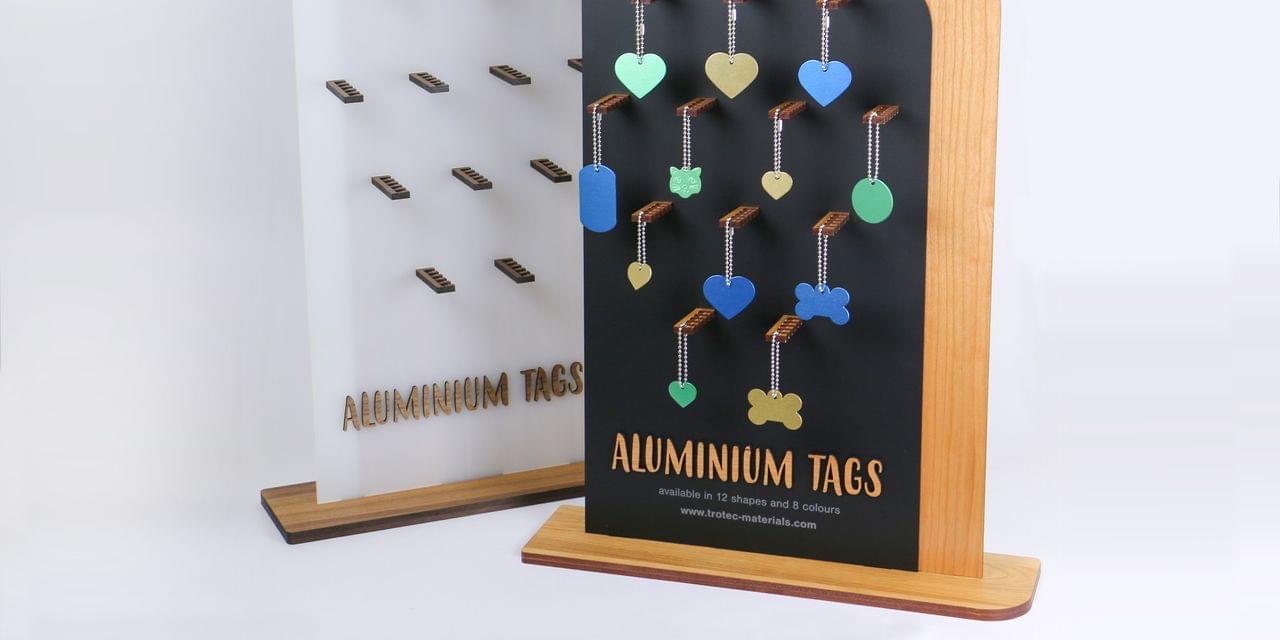

display dog tags
Étape 11

Étape 11 : Assemblage

Fixez les lettres adhésives en bois sur la partie avant du présentoir. Insérez ensuite les barres de support. Placez et collez la partie avant et la partie arrière puis postionnez cette partie dans le support. Votre présentoir est prêt.

Inspirations présentoirs

Inspiration

Vous pouvez combiner toutes les couleurs de votre choix à partir de notre gamme de matières à graver Trotec. En ajoutant votre logo professionnel, le présentoir répondra parfaitement à votre charte graphique.
